ติดกล้องวงจรปิดเองที่บ้าน

จริงๆ กล้องวงจรปิดชุดนี้ติดมานานแล้ว แต่เพิ่งได้มีโอกาสเขียน. ก่อนหน้านี้ที่บ้านมีปัญหาเรื่องรถแปลกๆ ชอบมาจอดหน้าปากทางเข้าบ้าน ได้ยินแต่เสียงหมาเห่า เลยตัดปัญหาติดกล้องวงจรปิดทั้งหมด 8 ตัว กล้องวงจรปิดที่เลือกใช้งานก็เป็นกล้อง และ ตัวบันทึกยี่ห้อ Hikvision อาจจะไม่ได้อธิบายตั้งแต่ติดตั้งกล้องนะครับ เพราะกล้องชุดนี้ได้ติดตั้งมานานมากแล้ว แต่มาเขียนอธิบายให้เผื่อใครอยากจะติดตั้งกล้องวงจรปิดเองที่บ้าน จะได้พอเป็นแนวทางครับ

สำหรับกล้อง และ ตัวบันทึกที่เลือกใช้งาน ตัวบันทึกจะเป็นรุ่น DS-7604NI-K1 / 4P(B) และ กล้องวงจรปิดจะเป็น​ IP Camera รุ่น DS-2CD2021G1-I เป็นกล้องวงจรปิดลักษณะเป็น Bullet ทั้งหมด ไม่ใช่แบบโดม

ต้องเตรียมอุปกรณ์ติดกล้องวงจรปิดมีอะไรบ้าง

  • ชุดกล้องวงจรปิด Hikvision 4 ช่อง จำนวน 2 ชุด (ที่ใช้ 2 ชุดเพราะว่าซื้อมาจะติดที่อื่น 4 ช่อง อีก 4 ช่องติดที่บ้าน แต่พอดีเรียกช่างด้านนอกมาติดไปเรียบร้อยแล้ว)
  • สายแลน CAT5e
  • กล่องกันน้ำแบบฝาทึบ
  • ท่อสำหรับเดินสายไฟ สีขาว หรือ สีเหลือง แล้วแต่ความสวยงาม

อุปกรณ์ในการติดตั้งกล้องเองมีแค่นี้จริงๆ จำนวน หรือ ความยาวของสายไฟต่างๆ ประเมินเอาที่หน้างานได้เลยว่าต้องใช้กี่เมตร.

ทำไมเลือกใช้สายแลนเดินไฟอย่างเดียว

กล้องวงจรปิด และ ตัวบันทึกภาพที่ผมใช้ ผมเลือกใช้เป็นระบบที่มี PoE หรือ Power over Ethernet ซึ่งสามรถจ่ายไฟผ่านสายแลนได้เลย โดยไม่ต้องเดินสายไฟเพิ่ม เสียบกับตัวกล้องสามารถทำงานได้ทันที

PoE คืออะไร?

ทำความเข้าใจกับ PoE ก่อนเลือกซื้อกล้อง ขอเกริ่นถึงกล้อง Analog HD ทั่วไป ช่างติดกล้องวงจรปิดนิยมใช้ สายแลนแทนการเดินสายไฟปกติ เพราะประหยัดค่าใช้จ่ายและง่ายต่อการติดตั้ง ถ้าใครนึกภายในสายแลนไม่ออกลองดูภาพด้านล่าง

ภายในสายแลนจะประกอบไปด้วยสายทองแดง 4 คู่ ซึ่งสามคู่นี้สามารถเดินได้สำหรับกล้องวงจรปิด 3 ตัว แทนการใช้งานสาย RG6 แล้วช่างจะทำการเดินสายไฟเลี้ยงกล้องจาก Power Supply ไปพร้อมกับ กล้อง แล้วใช้ Baluns ต่อเข้าไปสายแลนแต่ละคู่เพื่อแปลงสัญญาณเข้ากล้อง ทำให้กล้องวงจรปิดใช้งานได้ นี่คือระบบ Analog ทั่วไป

ในส่วนของ PoE คือ เราสามารถจ่ายไฟผ่านสายแลนได้โดยตรงจาก NVR ไปยังกล้องวงจรปิด เทคโนโลยีนี้ช่วยให้เราสะดวกสบายในการเดินสายไฟ สามารถเสียบจากตัวบันทึกไปยังกล้องวงจรปิดด้วยสายแลน แล้วสามารถจ่ายไฟได้ทันที โดยไม่ต้องติดตั้งอุปกรณ์เพิ่ม ถ้าหากใครเลือกซื้อกล้องวงจรปิดลองหาอ่านรายละเอียดเรื่อง PoE อีกครั้ง

เริ่มติดตั้งกล้องวงจรปิด

ก่อนอื่นผมวางตำแหน่งของ NVR ที่เอาไว้ในบ้านก่อน เรียกได้ว่าทำแบบชั่วคราวแต่ใช้ชั่วโครต. ไม่มีที่จ่ายไฟด้วย เสียบปลั๊กสามตามเอา.

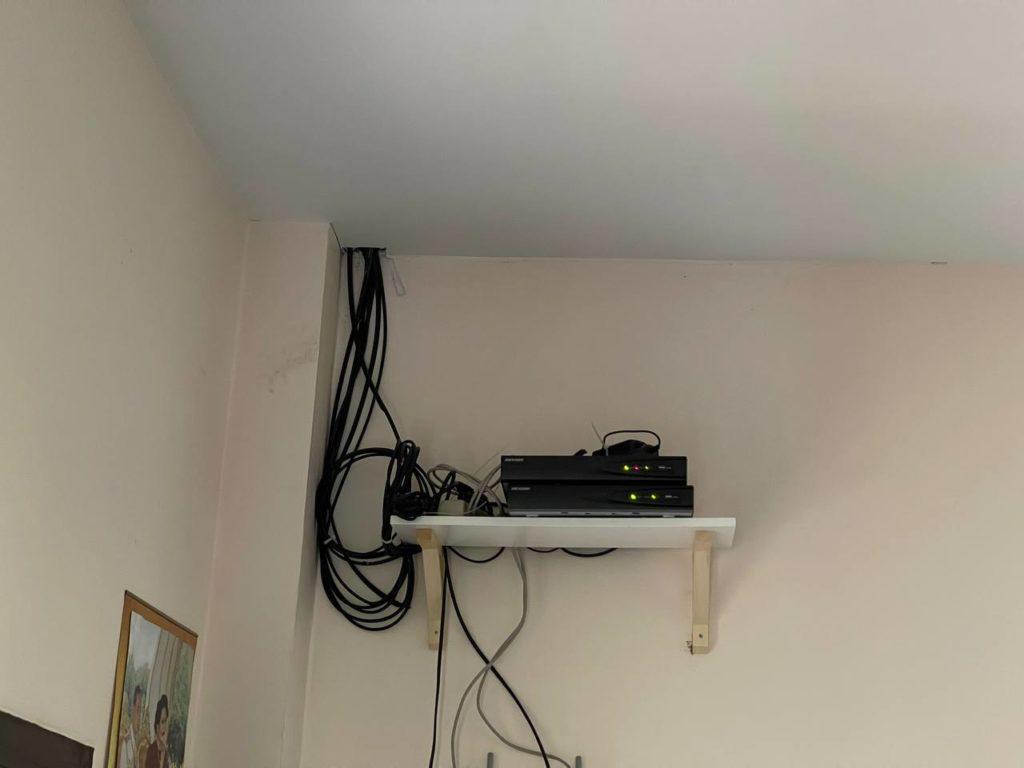

ชั้นวาง NVR เดินสายกล้องวงจรปิดมาที่ชุดนี้

ติดกล้องวงจรปิด บนกล้องกันน้ำและใช้สายแลนจากกล้องวงจรปิด ไปหา NVR เสียบสายแลนเข้ากับหลัง NVR ถ้าหากการเข้าหัวสายแลนไม่ผิดพลาด กล้องวงจรปิดสามารถเริ่มทำงานได้ทันทีหลังจาก NVR ทำงาน

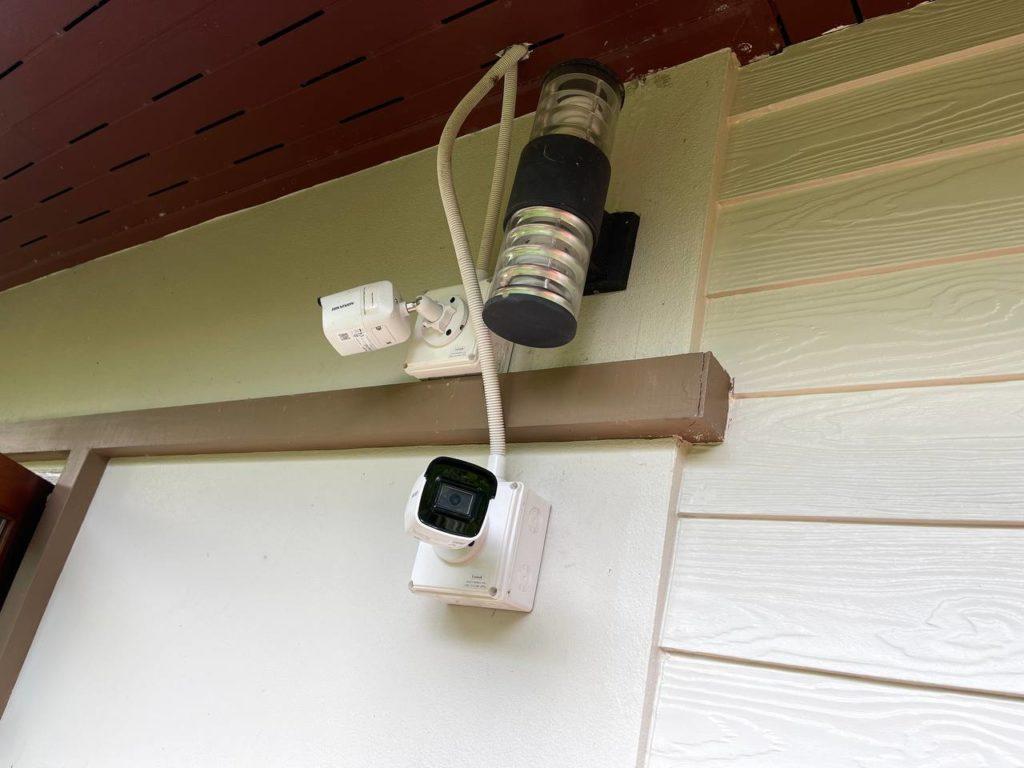

ติดกล้องวงจรปิด เข้ากับผนังบ้าน โดยติดเข้ากับกล่องกันน้ำ

ตั้งค่ากล้องวงจรปิดผ่าน Browser

หลังจากนี้เราต้องเดินสาย NVR ช่อง Lan เข้า Router สำหรับต่ออินเตอร์เน็ต สามารถเข้าตั้งค่าต่างๆ ผ่าน IP Address ของกล้องได้ทันที. หลังจากนี้สามารถตั้งค่าได้ตามต้องการ หลังจากนี้ผมไม่สามารถอธิบายได้เยอะ เพราะไม่รู้จะอธิบายให้เข้าใจได้ยังไง แต่เอาเป็นว่าถ้าหากใครมีพื้นฐานเรื่องการตั้งค่า Router หรือ ระบบ Network เล็กน้อย ก็สามารถตั้งค่าต่างๆ ของกล้อง รวมถึงการดูผ่านอินเตอร์เน็ตได้ครับ

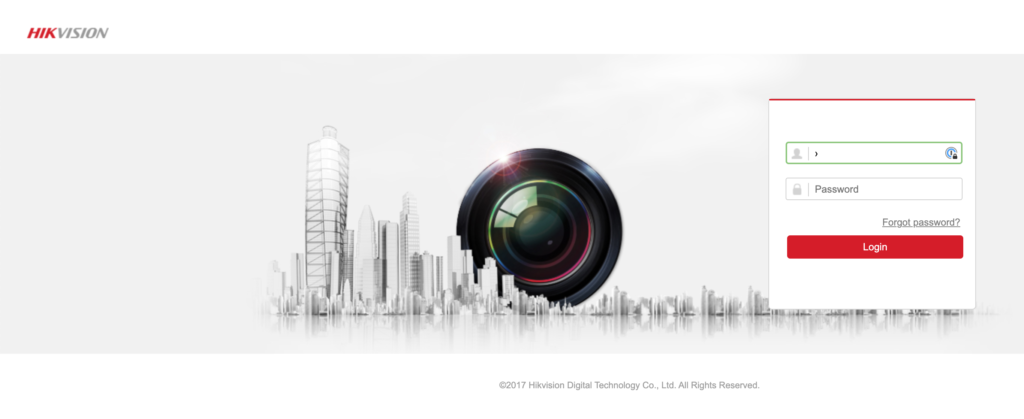

เข้ามาตั้งค่ากล้องวงจรปิดผ่าน Browser
